รายละเอียดสินค้า
บล็อกแบริ่งบอลสกรู BK และ BF ทำหน้าที่เป็นส่วนประกอบรองรับหลักสำหรับการใช้งานบอลสกรู มีการออกแบบโครงสร้างที่ได้มาตรฐาน รองรับการติดตั้งด้วยบอลสกรูตามข้อกำหนดเฉพาะต่างๆ บล็อกเหล่านี้ทนทานต่อแรงในแนวรัศมีและแนวแกนได้อย่างน่าเชื่อถือ ลดการเล่นของบอลสกรู และรับประกันความแม่นยำในการส่งผ่าน ด้วยการติดตั้งง่าย จึงเหมาะสำหรับเครื่องมือกลที่มีความแม่นยำ อุปกรณ์อัตโนมัติ และการใช้งานที่คล้ายกัน โดยให้การสนับสนุนที่เชื่อถือได้สำหรับการทำงานของบอลสกรูที่มีประสิทธิภาพ
ข้อดี
ตำแหน่งที่แม่นยำ
ให้การสนับสนุนสกรูที่แม่นยำ ควบคุมการเบี่ยงเบนหนีศูนย์และการงัดแงะในระดับไมครอน รับประกันการวางตำแหน่งอุปกรณ์ที่มีความแม่นยำสูง
ความแข็งแกร่งและความมั่นคง
ความแข็งแกร่งที่แข็งแกร่ง ทนทานต่อแรงตามแนวแกนและแนวรัศมีขนาดใหญ่ ลดการสั่นสะเทือนและการเสียรูปของสกรู ช่วยให้มั่นใจในการส่งผ่านที่ราบรื่น
ทนทานและทนต่อการกัดกร่อน
ส่วนประกอบหลักทำจากวัสดุที่ทนทานต่อการสึกหรอพร้อมการดูแลเป็นพิเศษเพื่อปรับให้เข้ากับสภาพแวดล้อมที่ชื้น กรด และด่าง พร้อมความทนทานที่แข็งแกร่ง
ปรับให้เข้ากับความเร็วสูงได้
การนำเทคโนโลยีขั้นสูงมาใช้ ปรับให้เข้ากับการหมุนของสกรูด้วยความเร็วสูงนับพันครั้ง ลดความร้อน ตอบสนองความต้องการของอุปกรณ์ความเร็วสูง
ติดตั้งและบำรุงรักษาสะดวก
โครงสร้างที่กะทัดรัด การติดตั้งที่หลากหลาย ประกอบได้รวดเร็ว การบำรุงรักษาตามปกติอย่างง่าย ลดต้นทุนและการหยุดทำงาน
ประสิทธิภาพการส่งผ่านสูง
ความแม่นยำสูงและแรงเสียดทานต่ำด้วยสกรู ประสิทธิภาพการส่งผ่านมากกว่า 90% ผลการประหยัดพลังงานเป็นสิ่งที่ดี
ข้อมูลผลิตภัณฑ์
|
ชื่อสินค้า |
บล็อกแบริ่งบอลสกรู |
|
วัสดุ |
45# เหล็กแบริ่ง |
|
แอปพลิเคชัน |
เครื่องมือกล อุปกรณ์อัตโนมัติ การบินและอวกาศ การทหาร การผลิตเซมิคอนดักเตอร์ อุปกรณ์ทางการแพทย์ และเครื่องมือวัดที่มีความแม่นยำ |
|
ข้อมูลจำเพาะ |
BKBF10, BKBF12, BKBF15, BKBF20, BKBF25, BKBF30 |
|
บรรจุภัณฑ์ |
บรรจุในถุงพลาสติกหรือกล่องไม้ |
|
เวลาการส่งมอบ |
ตามความต้องการของลูกค้า |
ข้อมูลผลิตภัณฑ์
ความแตกต่างระหว่างบล็อกแบริ่งบอลสกรู BKBF
|
การเปรียบเทียบผลิตภัณฑ์ |
ประเภท BK (อุปกรณ์รองรับท่อ ปลายตายตัว)
|

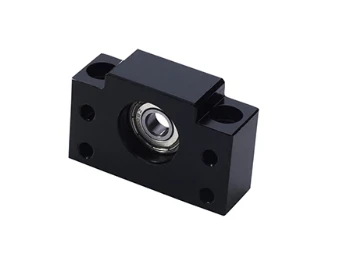

ประเภท BF (อุปกรณ์รองรับท่อ ปลายลอย)
|
|
รูปภาพสินค้า |
 |
 |
| การควบคุมการเคลื่อนที่ตามแนวแกน | ใช้โครงสร้างล็อคที่แข็งแกร่งเพื่อจำกัดการเคลื่อนที่ตามแนวแกนของลีดสกรูอย่างสมบูรณ์ ทำให้มั่นใจได้ว่าการวางตำแหน่งปลายจะคงที่โดยไม่มีการเล่นตามแนวแกน | รวมระยะห่างตามแนวแกนที่ออกแบบไว้ล่วงหน้า ช่วยให้สามารถเคลื่อนที่ตามแนวแกนของลีดสกรูได้อย่างยืดหยุ่น ปรับตำแหน่งโดยอัตโนมัติด้วยการขยาย/การหดตัวเนื่องจากความร้อนโดยไม่มีข้อจำกัดที่เข้มงวด |
| แอปพลิเคชันหลัก | เหมาะสำหรับอุปกรณ์ที่ต้องการการวางตำแหน่งสกรูตามแนวแกนสัมบูรณ์ เช่น แกนฟีดในเครื่องเจาะขนาดเล็กที่มีความแม่นยำ หรือกลไกการป้อนอัตโนมัติที่มีระยะชักคงที่ ซึ่งการรักษาความแม่นยำของตำแหน่งสกรูเป็นสิ่งสำคัญ | เหมาะสำหรับสถานการณ์ที่อาจเกิดการขยายตัวตามแนวแกนของลีดสกรู เช่น ระบบส่งกำลังสปินเดิลความเร็วสูง โมดูลเชิงเส้นตรงช่วงชักยาว และอุปกรณ์ตัดเลเซอร์ที่มีความแม่นยำสูง จำเป็นสำหรับการชดเชยการกระจัดเพื่อป้องกันไม่ให้การเปลี่ยนรูปเนื่องจากความร้อนส่งผลกระทบต่อความแม่นยำ |
| กำลังรับน้ำหนัก | สามารถรับน้ำหนักได้ทั้งแนวแกนและแนวรัศมีไปพร้อมๆ กัน โครงสร้างรองรับที่แข็งแกร่งจะต่อต้านแรงสองทิศทางระหว่างการทำงานของสกรู เพื่อให้มั่นใจถึงเสถียรภาพในการส่งผ่าน | จัดการโหลดในแนวรัศมีเป็นหลักเพื่อรับมือกับการเบี่ยงเบนหนีศูนย์ในแนวรัศมีของสกรู ในขณะที่ช่วยให้เคลื่อนที่ตามแนวแกนได้ไม่จำกัด ทำให้มั่นใจได้ว่าไม่มีความเครียดเพิ่มเติมระหว่างการขยาย/การหดตัวตามแนวแกนของสกรู |
| ความเข้ากันได้ของการขยายตัวทางความร้อน | :เนื่องจากไม่มีพื้นที่ในการปรับแนวแกน จึงไม่สามารถรองรับการขยายตัวทางความร้อนที่เกิดจากแรงเสียดทานหรือการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อมระหว่างการทำงานของสกรู มีความไวต่อความเครียดจากความร้อนที่ส่งผลต่อความแม่นยำ ดังนั้นจึงไม่เหมาะสมกับระบบความเร็วสูง ช่วงชักยาว หรือระบบที่มีความผันผวนของอุณหภูมิอย่างมาก | รองรับการขยายตัวทางความร้อนของสกรูผ่านโครงสร้างลอยตัว ซึ่งช่วยลดผลกระทบจากความเครียดจากความร้อนต่อความแม่นยำในการส่งผ่าน ตัวเลือกทั่วไปสำหรับระบบที่มีความแม่นยำสูงและความเร็วสูงที่ต้องการการชดเชยความร้อน |
สถานการณ์การใช้งานบล็อคแบริ่งบอลสกรู BK/BF
ภาคเครื่องมือเครื่อง CNC ที่มีความแม่นยำ
- อุปกรณ์ที่เข้ากันได้: แกนป้อนของแมชชีนนิ่งเซนเตอร์แนวตั้ง, ป้อมปืนเครื่องกลึงขนาดเล็ก, โต๊ะทำงานเครื่องเจียรที่มีความแม่นยำ
- ลอจิกการเลือก: สำหรับจังหวะสั้นๆ ที่ไม่มีการขยายตัวเนื่องจากความร้อน ให้เลือก BK; สำหรับการสโตรคยาวๆ ที่มีการขยายตัวทางความร้อนความเร็วสูง ให้เลือก BF
ภาคอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม
- อุปกรณ์ที่ใช้ร่วมกันได้: โมดูลเชิงเส้นตรงช่วงชักสั้น, หุ่นยนต์ตำแหน่งคงที่, เครื่องป้อนอัตโนมัติ
- ลอจิกการเลือก: สำหรับการใช้งานช่วงชักสั้นที่ต้องการการล็อคตามแนวแกน ให้ใช้ BK; สำหรับการขยายความร้อนแบบสตาร์ท-สต็อประยะยาว/ความถี่สูง ให้ใช้ BF
สาขาอุปกรณ์เซมิคอนดักเตอร์อิเล็กทรอนิกส์
- อุปกรณ์ที่ใช้ร่วมกันได้: สปินเดิลสว่านช่วงชักสั้นของ PCB, กลไกการกดบรรจุภัณฑ์ชิป, แท่นตรวจสอบเวเฟอร์
ลอจิกการเลือก: สำหรับการวางตำแหน่งที่แม่นยำช่วงชักสั้น ให้ใช้ BK; สำหรับเฟืองท้ายความร้อนช่วงชักยาว/การเปลี่ยนรูปเนื่องจากความร้อนความเร็วสูง ให้ใช้ BF
ภาคอุปกรณ์การแพทย์
- อุปกรณ์ที่ใช้ร่วมกันได้: ปั๊มแช่ทางการแพทย์, รางนำอัลตราโซนิกขนาดเล็ก, แขนหุ่นยนต์ผ่าตัดระยะชักสั้น
- ลอจิกการเลือก: BK สำหรับการล็อคที่มั่นคงในช่วงชักสั้น; BF สำหรับการใช้งานเฟืองท้ายทางความร้อนระยะยาว CT/MRI ขนาดใหญ่
ภาคเครื่องจักรกลหนักและอุปกรณ์เลเซอร์
- อุปกรณ์ที่เข้ากันได้: โต๊ะทำงานของเครื่องมาร์กด้วยเลเซอร์, กลไกป้อนเบรกแบบกดขนาดเล็ก, แกนหมุนสั้นของเครื่องกัดหนัก
- ลอจิกการเลือก: BK สำหรับการใช้งานช่วงชักสั้นที่ต้องการการรองรับที่เข้มงวด BF สำหรับลำแสงระยะชักยาว / เครื่องเลเซอร์ความเร็วสูงที่มีการขยายตัวทางความร้อน
ภาคอุปกรณ์พลังงานใหม่
- อุปกรณ์ที่ใช้ร่วมกันได้: สปินเดิลระยะชักสั้นสำหรับแบตเตอรี่ลิเธียม, สายการประกอบสถานีคงที่ไฟฟ้าโซลาร์เซลล์, เครื่องรีดม้วนขนาดเล็ก
- ลอจิกการเลือก: BK สำหรับการใช้งานช่วงชักสั้นที่ต้องการการตรึงตามแนวแกน BF สำหรับโรงรีดที่มีระยะชักยาว / อุปกรณ์เวเฟอร์ซิลิคอนความเร็วสูงพร้อมการสร้างความร้อน
พารามิเตอร์ข้อมูลจำเพาะ
|
หมายเลขรุ่น |
D1 |
L |
L1 |
L2 |
L3 |
C1 |
C2 |
B |
H |
b±0.02 |
h±0.02 |
B1 |
H1 |
E |
P |
d2 |
X |
Y |
Z |
|
บีเค10 |
10 |
25 |
5 |
29 |
5 |
13 |
6 |
60 |
39 |
30 |
22 |
34 |
32.5 |
15 |
46 |
5.5 |
6.6 |
10.8 |
5 |
|
บีเค12 |
12 |
25 |
5 |
29 |
5 |
13 |
6 |
60 |
43 |
30 |
25 |
34 |
32.5 |
18 |
46 |
5.5 |
6.6 |
10.8 |
1.5 |
|
บีเค15 |
15 |
27 |
6 |
32 |
6 |
15 |
6 |
70 |
48 |
35 |
28 |
40 |
38 |
18 |
54 |
5.5 |
6.6 |
11 |
65 |
|
บีเค17 |
17 |
35 |
9 |
44 |
7 |
19 |
8 |
86 |
64 |
43 |
39 |
50 |
55 |
28 |
68 |
6.6 |
9 |
14 |
8.5 |
|
บีเค20 |
20 |
35 |
8 |
43 |
8 |
19 |
8 |
88 |
60 |
44 |
34 |
52 |
50 |
22 |
70 |
6.6 |
9 |
14 |
8.5 |
|
บีเค25 |
25 |
42 |
12 |
54 |
9 |
22 |
10 |
106 |
80 |
53 |
48 |
64 |
70 |
33 |
85 |
9 |
11 |
17.5 |
11 |
|
บีเค30 |
30 |
45 |
14 |
61 |
9 |
23 |
11 |
128 |
89 |
64 |
51 |
76 |
78 |
33 |
102 |
11 |
14 |
20 |
13 |
|
บีเค35 |
35 |
50 |
14 |
67 |
12 |
26 |
12 |
140 |
96 |
70 |
52 |
88 |
79 |
35 |
114 |
11 |
14 |
20 |
13 |
|
บีเค40 |
40 |
61 |
18 |
76 |
15 |
33 |
14 |
160 |
110 |
80 |
60 |
100 |
90 |
37 |
130 |
14 |
18 |
26 |
17.5 |
|
หมายเลขรุ่น |
d1 |
L |
B |
H |
b±0.02 |
h±0.02 |
B1 |
H1 |
E |
P |
d2 |
X |
Y |
z |
|
BF10 |
8 |
20 |
60 |
39 |
30 |
22 |
34 |
32.5 |
15 |
46 |
5.5 |
6.6 |
10.8 |
5 |
|
BF12 |
10 |
20 |
60 |
43 |
30 |
25 |
34 |
32.5 |
18 |
46 |
5.5 |
6.6 |
10.8 |
1.5 |
|
BF15 |
15 |
20 |
70 |
48 |
35 |
28 |
40 |
38 |
18 |
54 |
5.5 |
6.6 |
11 |
6.5 |
|
BF17 |
17 |
23 |
86 |
64 |
43 |
39 |
50 |
55 |
28 |
68 |
6.6 |
9 |
14 |
8.5 |
|
BF20 |
20 |
26 |
88 |
60 |
44 |
34 |
52 |
50 |
22 |
70 |
6.6 |
9 |
14 |
8.5 |
|
BF25 |
25 |
30 |
106 |
80 |
53 |
48 |
64 |
70 |
33 |
85 |
9 |
11 |
17.5 |
11 |
|
BF30 |
30 |
32 |
128 |
89 |
64 |
51 |
76 |
78 |
33 |
102 |
11 |
14 |
20 |
13 |
|
BF35 |
35 |
32 |
140 |
96 |
70 |
52 |
88 |
79 |
35 |
114 |
11 |
14 |
20 |
13 |
|
BF40 |
40 |
37 |
160 |
110 |
80 |
60 |
100 |
90 |
37 |
130 |
14 |
18 |
26 |
17.5 |
การแสดงสินค้า
ข้อแนะนำการใช้ผลิตภัณฑ์
คำแนะนำการใช้งานที่ครอบคลุมสำหรับตัวรองรับบอลสกรู BK/BF
การเลือก IModel และความเข้ากันได้: ประเภทการจับคู่ตามลักษณะการใช้งาน
สำหรับอุปกรณ์ที่ไม่มีความเสี่ยงในการขยายตัวเนื่องจากความร้อนอย่างมีนัยสำคัญ (เช่น การทำงานที่ความเร็วต่ำ บอลสกรูระยะชักสั้น หรือสภาพแวดล้อมที่มีการควบคุมอุณหภูมิ ซึ่งมักพบในเครื่องมือกลที่มีความแม่นยำภายในโรงงานที่มีการควบคุมอุณหภูมิหรือกลไกการป้อนด้วยจังหวะคงที่) และในกรณีที่บอลสกรูต้องทนต่อแรงตามแนวแกนและแนวรัศมีไปพร้อมๆ กัน อาจเลือกประเภท BK ได้ หากมีความเสี่ยงในการขยายตัวเนื่องจากความร้อน (เช่น การทำงานที่ความเร็วสูง สกรูช่วงชักยาว หรือสภาพแวดล้อมที่มีความผันผวนของอุณหภูมิอย่างมาก ซึ่งมักพบเห็นได้ทั่วไปในโครงสำหรับตั้งสิ่งของไดรฟ์ของเครื่องตัดเลเซอร์หรือรางนำเชิงเส้นตรงช่วงชักยาว) และสกรูนั้นรับแรงในแนวรัศมีเป็นหลัก ในขณะที่ต้องการการเคลื่อนที่ตามแนวแกนที่ยืดหยุ่นเพื่อต่อต้านความเครียดจากความร้อน ควรจัดลำดับความสำคัญประเภท BF
ข้อมูลจำเพาะการติดตั้ง: สอดคล้องกับลักษณะโครงสร้างเพื่อลดความเสี่ยง
ขั้นตอนการติดตั้งจะแตกต่างกันไปตามประเภท: สำหรับประเภท BK ให้ขันโบลต์ฐานให้แน่นเพื่อให้แน่ใจว่าล็อคอย่างแน่นหนาและป้องกันการเคลื่อนตัวตามแนวแกน ปรับเทียบความเป็นแกนร่วมด้วยลีดสกรูไปพร้อมๆ กัน เพื่อหลีกเลี่ยงความเครียดที่เกิดจากความเยื้องศูนย์ สำหรับประเภท BF ให้สำรองระยะห่างตามแนวแกนไว้เพื่อป้องกันไม่ให้โครงสร้างลอยตัวยึดเกาะ อย่าติดตั้งตัวจำกัดแนวแกนหรือส่วนประกอบยึด เนื่องจากจะทำให้ฟังก์ชันการชดเชยความร้อนลดลง
เน้นการบำรุงรักษา: การบำรุงรักษาที่ปรับให้เหมาะกับลักษณะเฉพาะของประเภท
การบำรุงรักษารายวันจำเป็นต้องมีการแยกประเภท:
สำหรับประเภท BK: ตรวจสอบความแน่นของสลักเกลียวเป็นประจำ (ระยะเวลาที่สั้นลงภายใต้สภาวะการสั่นสะเทือน) หากความแม่นยำในการกำหนดตำแหน่งลดลง ให้ตรวจสอบความเรียบของพื้นผิวการติดตั้งและเปลี่ยนใหม่หากจำเป็น
สำหรับประเภท BF: เป่าทำความสะอาดแนวแกนเป็นระยะ (ใช้การป้องกันสนิมในสภาพแวดล้อมที่ชื้น) และหล่อลื่นพื้นผิวสัมผัสที่ลอยอยู่เป็นประจำด้วยจาระบีเพื่อให้แน่ใจว่าการเคลื่อนตัวตามแนวแกนเป็นไปอย่างราบรื่น
ข้อแนะนำการใช้ผลิตภัณฑ์
ทำไมต้องเลือกเจียเฉิง
นี่คือเหตุผลที่คุณควรเลือก Jiesheng เมื่อซื้อบล็อกแบริ่งบอลสกรู
ความเชี่ยวชาญในการจับคู่ที่แม่นยำ
เราแนะนำบล็อกรองรับประเภท BK/BF อย่างถูกต้องซึ่งปรับให้เหมาะกับสถานการณ์อุปกรณ์ของคุณ (เช่น ความเร็วต่ำ/สูง ระยะชักสั้น/ยาว สภาพแวดล้อมที่แตกต่างกันของอุณหภูมิ/อุณหภูมิคงที่) ขจัดความเสี่ยงที่ไม่ตรงกันและรับประกันความสอดคล้องกับข้อกำหนดในทางปฏิบัติ
การประกันคุณภาพที่เชื่อถือได้
ตั้งแต่วัสดุจนถึงการผลิต ผลิตภัณฑ์ของเราได้รับการควบคุมคุณภาพอย่างเข้มงวด การล็อคอย่างเข้มงวดของรุ่น BK และการชดเชยแบบลอยตัวของรุ่น BF เป็นไปตามมาตรฐานอย่างสม่ำเสมอ ช่วยลดความล้มเหลวหลังการติดตั้ง และรับประกันความน่าเชื่อถือในระยะยาว
บริการครบวงจรเพื่อความอุ่นใจ
เราให้คำแนะนำในการติดตั้ง (เช่น การสอบเทียบโคแอกเชียลประเภท BK คำแนะนำระยะห่างประเภท BF) และติดตามการบำรุงรักษาตามปกติ (เช่น การตรวจสอบโบลต์ การแจ้งเตือนการหล่อลื่น) เพื่อให้มั่นใจว่าตลับลูกปืนทำงานได้อย่างมีประสิทธิภาพตลอดอายุการใช้งาน
ความสามารถในการปรับแต่งที่แข็งแกร่ง
สำหรับข้อกำหนดที่ไม่ได้มาตรฐาน (เช่น ขนาดที่กำหนดเอง สภาพการทำงานพิเศษ) เรานำเสนอโซลูชันการสนับสนุน BK/BF ที่ปรับแต่งโดยเฉพาะ เราปรับโครงสร้าง วัสดุ หรือการออกแบบการป้องกันเพื่อตอบสนองความต้องการเฉพาะของอุปกรณ์
ความเชี่ยวชาญทางเทคนิคเชิงลึก
ด้วยความเชี่ยวชาญหลายปีในด้านแบริ่งรองรับบอลสกรู เราเข้าใจถึงความท้าทายเฉพาะของอุตสาหกรรม (เช่น เครื่องมือกล ระบบอัตโนมัติ อุปกรณ์ทางการแพทย์) และนำเสนอโซลูชัน BK/BF ที่ปรับให้เหมาะกับสภาวะที่ต้องการ (เช่น อุณหภูมิสูง งานหนัก)
ห่วงโซ่อุปทานที่มั่นคงและการจัดส่งที่มีประสิทธิภาพ
รุ่น BK/BF กระแสหลักได้รับการสต็อกไว้เพื่อการจัดส่งคำสั่งซื้อมาตรฐานที่รวดเร็ว คำสั่งซื้อแบบกำหนดเองเป็นไปตามขั้นตอนการผลิตที่ได้รับการปรับปรุงเพื่อลดระยะเวลารอคอยสินค้า ป้องกันไม่ให้เกิดความล่าช้าในการผลิตเนื่องจากการสต๊อกสินค้า
การเพิ่มประสิทธิภาพต้นทุนตลอดอายุการใช้งาน
ความทนทานของผลิตภัณฑ์ที่ยอดเยี่ยมช่วยลดความถี่ในการเปลี่ยนและลดต้นทุนสิ้นเปลือง คำแนะนำในการเลือกอย่างมืออาชีพและการสนับสนุนการบำรุงรักษาลดการสึกหรอของอุปกรณ์จากการใช้งานที่ไม่เหมาะสม ช่วยให้คุณควบคุมค่าใช้จ่ายในการดำเนินงานในระยะยาว
การตอบสนองหลังการขายที่มีประสิทธิภาพ
ทีมสนับสนุนเฉพาะจะมอบแนวทางแก้ไขภายใน 24 ชั่วโมงสำหรับปัญหาการสนับสนุน BK/BF เพื่อลดเวลาหยุดทำงานของอุปกรณ์
